2. Ηλεκτρικό Ρεύμα

ΑΣΚΗΣΗ 1

Ένας ηλεκτρικός λαμπτήρας διαρρέεται από ηλεκτρικό ρεύμα έντασης Ι=20 mA. Να υπολογίσετε:

α) σε πόσο χρόνο περνάει από τον λαμπτήρα φορτίο q=2 C;

β) πόσο φορτίο περνά σε χρόνο t=10 min;

Απάντηση: α) 100 s β) 12 C

ΑΣΚΗΣΗ 2

Από έναν λαμπτήρα περνάνε ηλεκτρόνια συνολικού φορτίου q=4 C που μεταφέρουν ενέργεια E=18 J. Να υπολογίσετε την ηλεκτρική τάση μεταξύ των άκρων του λαμπτήρα.

Απάντηση: 4.5 V

ΑΣΚΗΣΗ 3

Ένας λαμπτήρας διαρρέεται από ηλεκτρικό ρεύμα έντασης Ι=2 Α και λειτουργεί για χρόνο t=2 min. Να βρεθεί:

α. πόσο φορτίο περνάει από τον λαμπτήρα στον αντίστοιχο χρόνο;

β. πόση ενέργεια μεταφέρεται από το ηλεκτρικό ρεύμα στον λαμπτήρα, αν η ηλεκτρική τάση στα άκρα του λαμπτήρα είναι V=20 V;

Απάντηση: α) 240 C β) 4800 J

ΑΣΚΗΣΗ 4

Μια μπαταρία των 9 V συνδέεται στα άκρα αντιστάτη με αντίσταση 30 Ω. Να υπολογίσετε:

α. την ένταση του ρεύματος που διαρρέει τον αντιστάτη

β. το φορτίο που περνάει από μια διατομή του κυκλώματος ανά δευτερόλεπτο

γ. την ενέργεια που μεταφέρει η πηγή στο κύκλωμα ανά δευτερόλεπτο

Απάντηση: α) 0.3 A β) 0.3 C γ) 2.7 J

ΑΣΚΗΣΗ 5

Διαθέτετε δύο λαμπτήρες (Λ1) και (Λ2) αντιστάσεων R1=2 Ω και R2=4 Ω αντίστοιχα, μια μπαταρία σταθερής τάσης 12 V και καλώδια.

α. Να πραγματοποιήσετε ένα κύκλωμα έτσι ώστε να διαρρέει τους λαμπτήρες το ίδιο ηλεκτρικό ρεύμα.

β. Ποια είναι η τιμή της έντασης του ηλεκτρικού ρεύματος που διαρρέει τους λαμπτήρες;

Απάντηση: α) σειρά β) 2 A

ΑΣΚΗΣΗ 6

Δύο αντιστάτες με αντιστάσεις R1=10 Ω και R2=5 Ω συνδέονται σε σειρά με πηγή τάσης V=30 V.

α. να σχεδιάσετε το κύκλωμα

β. Να υπολογίσετε την ισοδύναμη αντίσταση.

γ. να υπολογίσετε το ρεύμα που διαρρέει τους αντιστάτες

δ. τη διαφορά δυναμικού στα άκρα του κάθε αντιστάτη.

Απάντηση: α) .. β) 15 Ω γ) 2 Α δ) 20 V, 10 V

ΑΣΚΗΣΗ 7

Δύο αντιστάτες με αντιστάσεις R1=15 Ω και R2=30 Ω συνδέονται παράλληλα. Το κύκλωμα τροφοδοτείται από μπαταρία τάσης V=120 V.

α. Να σχεδιάσετε το κύκλωμα.

β. Να υπολογίσετε την ισοδύναμη αντίσταση.

γ. Να υπολογίσετε την τάση στα άκρα κάθε αντίστασης.

δ. Πόση είναι η ένταση του ρεύματος που διαρρέει κάθε αντίσταση;

Απάντηση: α) .. β) 10 Ω γ) 120 V δ) 8 A, 4 A

ΑΣΚΗΣΗ 8

Στο επόμενο κύκλωμα να υπολογίσετε την ολική/ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 9

Στο επόμενο κύκλωμα να υπολογίσετε την ολική/ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 10

Στο επόμενο κύκλωμα δίνεται ότι R1=R2=R3=10 Ω και V=30 V. Να υπολογίσετε την ισοδύναμη αντίσταση.

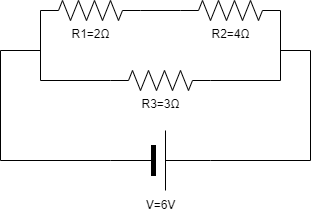

ΑΣΚΗΣΗ 11

Στο επόμενο κύκλωμα να υπολογίσετε την ολική/ισοδύναμη αντίσταση.

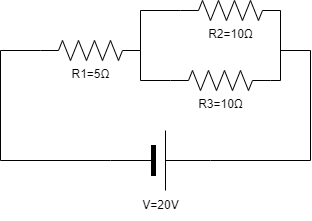

ΑΣΚΗΣΗ 12

Στο επόμενο κύκλωμα να υπολογίσετε την ολική/ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 13

Στο επόμενο κύκλωμα δίνεται R1=3 Ω, R2=6 Ω, R3=4 Ω και V=60 V. Να βρεθεί η ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 14

Στο επόμενο κύκλωμα δίνεται R1=8 Ω, R2=R3=10 Ω, R4=2 Ω και V=30 V. Να υπολογίσετε την ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 15

Στο επόμενο κύκλωμα δίνεται R1=6 Ω, R2=4 Ω, R3=10 Ω, R4=2 Ω και V=20 V. Να βρεθεί η ισοδύναμη αντίσταση.

ΑΣΚΗΣΗ 16

Στο επόμενο κύκλωμα δίνεται R1=3 Ω, R2=1 Ω, R3=10 Ω, R4=2 Ω και V=30 V. Να βρεθεί η ισοδύναμη αντίσταση. Απάντηση 3 Ω.

ΑΣΚΗΣΗ 17

Στο επόμενο κύκλωμα δίνεται R1=6 Ω, R2=3 Ω, R3=10 Ω, R4=4 Ω. Να βρεθεί η ισοδύναμη αντίσταση. Απάντηση: 3 Ω

ΑΣΚΗΣΗ 18

Στο επόμενο κύκλωμα δίνεται R1=3 Ω, R2=10 Ω, R3=10 Ω, R4=20 Ω. Να βρεθεί η ισοδύναμη αντίσταση. Απάντηση: 28 Ω

ΑΣΚΗΣΗ 19

Στο επόμενο κύκλωμα δίνεται R1=10 Ω, R2=20 Ω, R3=60 Ω, R4=18 Ω και V=240 V. Να βρεθεί η ισοδύναμη αντίσταση. Απάντηση 24 Ω.
