Διαφορά Δυναμικού - Φύλλο εργασίας

1. Motivation

Καταναλωτές

../_images/361px-Edison_incandescent_light_bulb_enclosed_in_cage.jpg ../_images/stove-water.jpg ../_images/640px-Locomotive_ChS4-109_2012_G1.jpg ../_images/tostiera.jpg

Παραγωγή

../_images/thermo-1.jpg

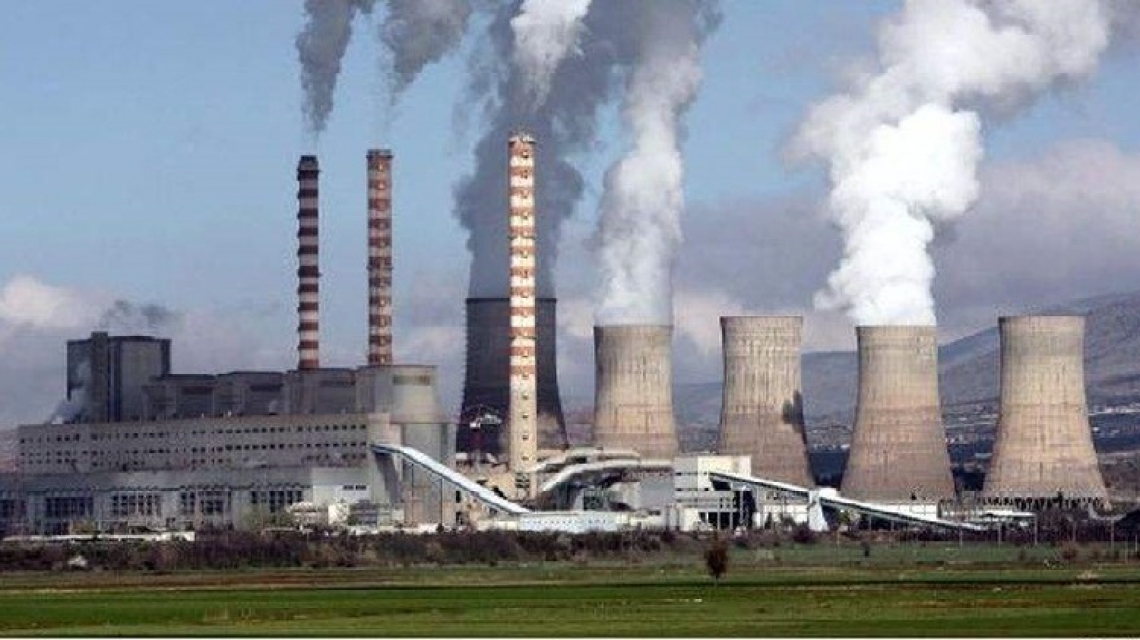

Οδοιπορικό στους «δρόμους του λιγνίτη»

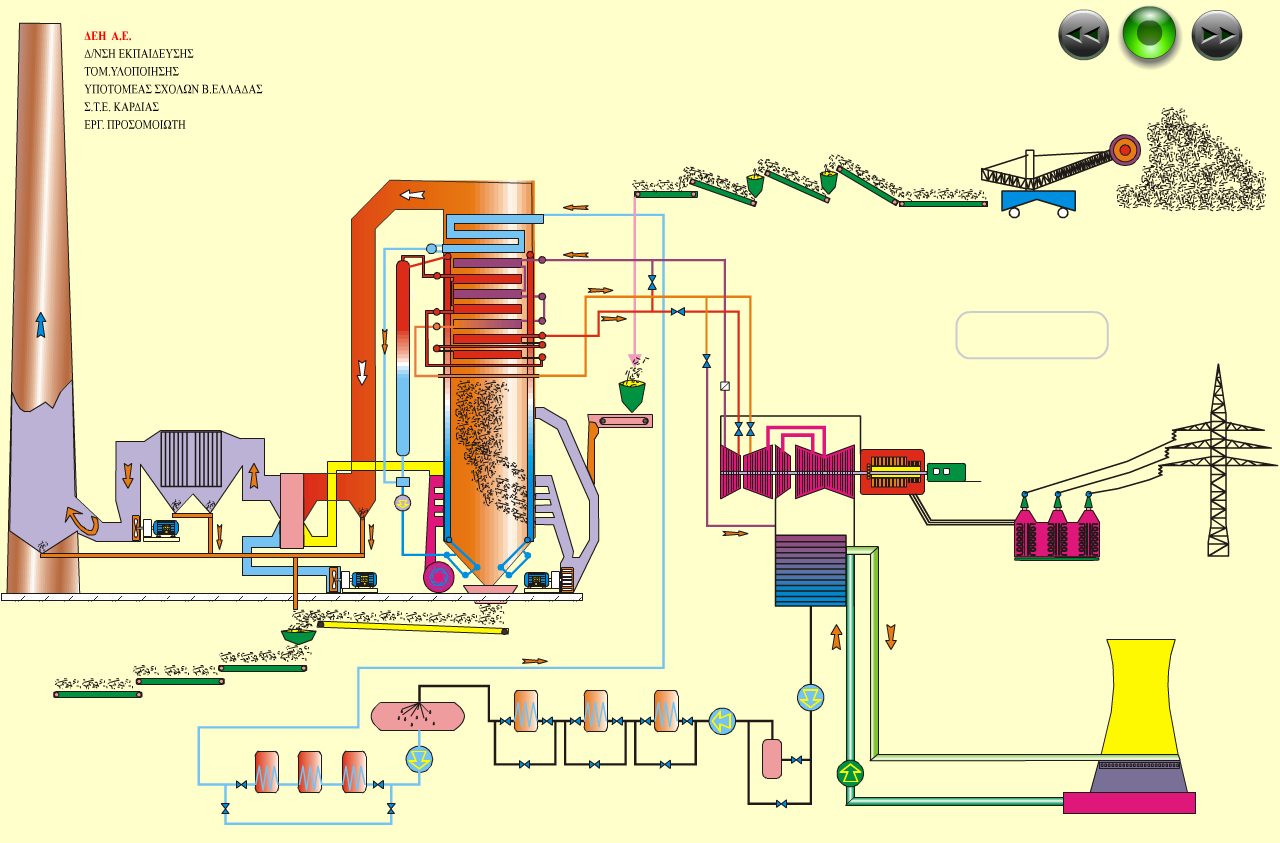

../_images/thermo-how.png

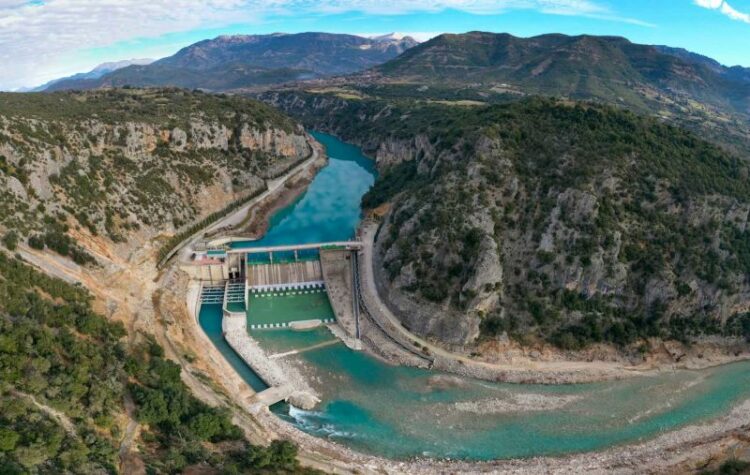

../_images/ydroelektriko-750x475.jpeg

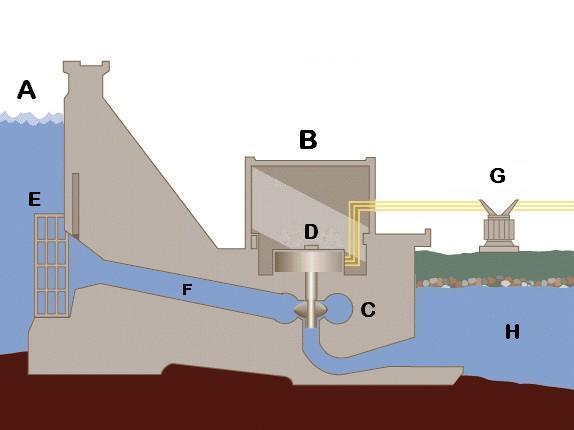

../_images/Hydroelectric_dam_without_text.jpg

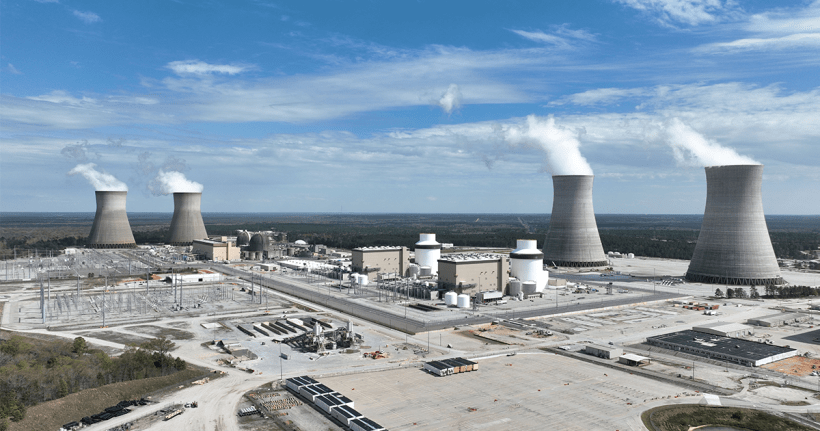

Πυρηνική ενέργεια

../_images/nuclear-power.png

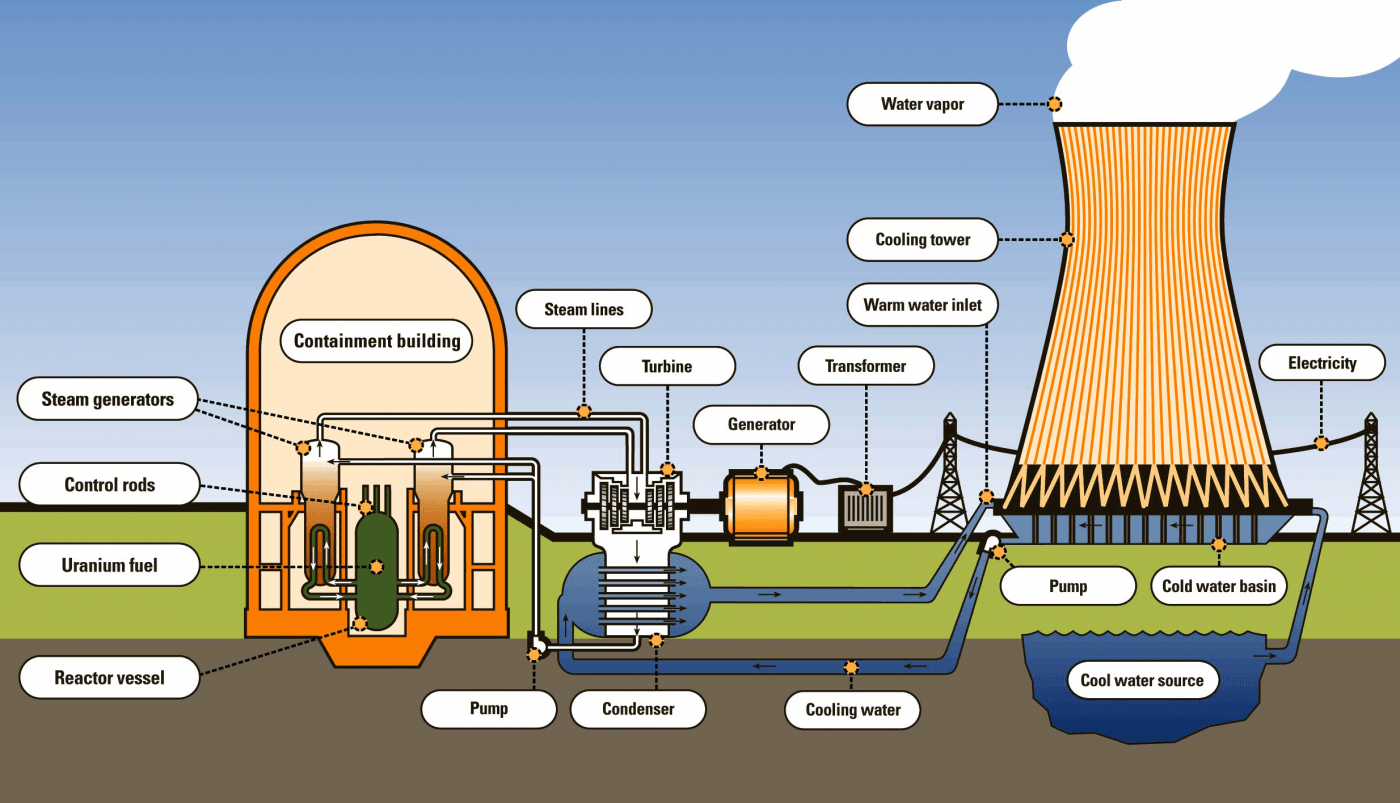

../_images/Components-of-a-nuclear-power-plant-1400x803.png

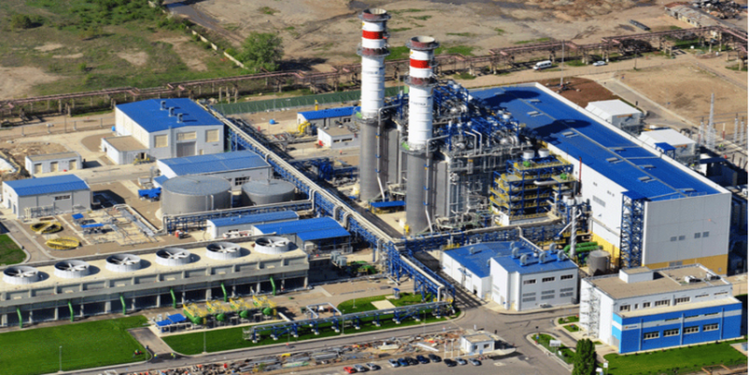

Φυσικό αέριο

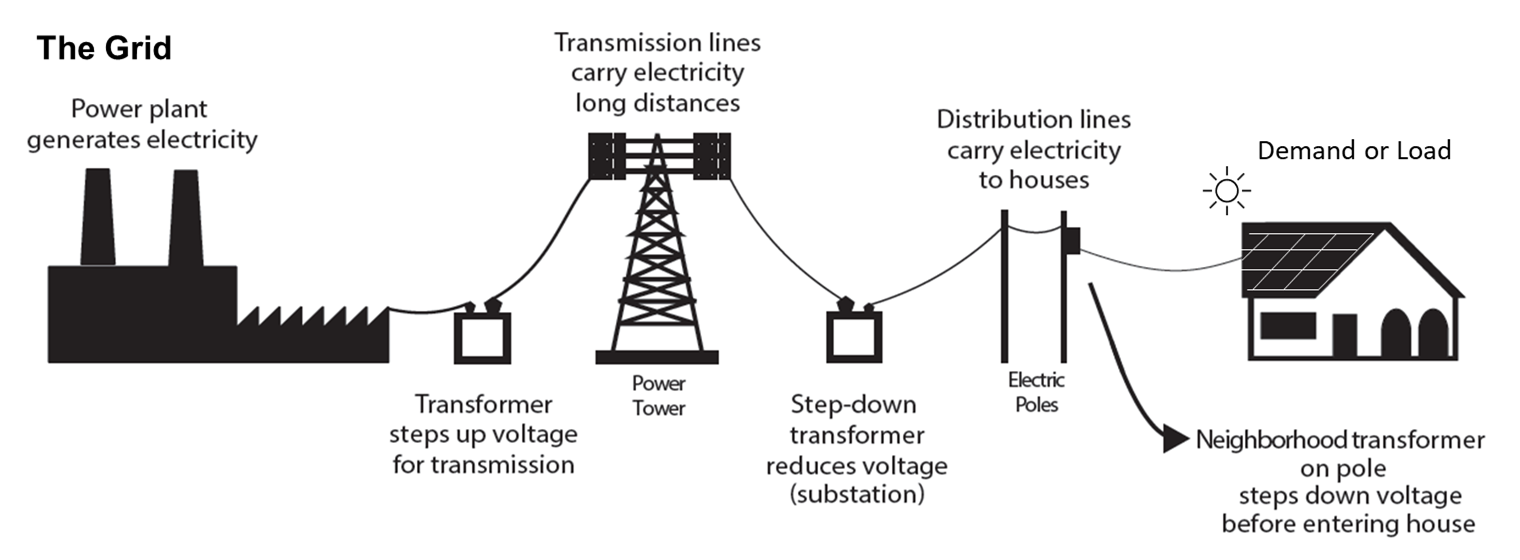

../_images/gas-gener.png ../_images/solar-park.jpg ../_images/electricity-grid_1520x560.png

Πηγή προσομοίωσης (ck12.org)

2. Πείραμα

Εργαστήριο (phet.colorado.edu)

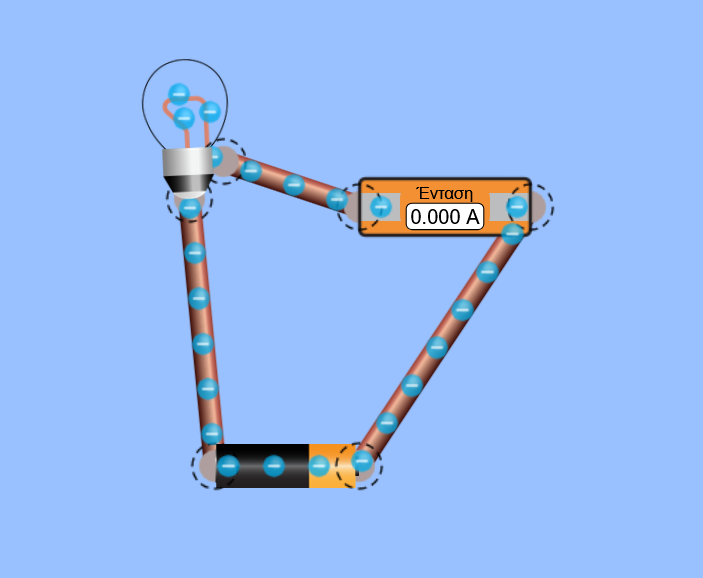

Ας φτιάξουμε το παρακάτω κύκλωμα.

../_images/fe-volt-circ-1.png

Σχεδιάστε στο τετράδιό σας τη σχηματική αναπαράσταση του κυκλώματος χρησιμοποιώντας τα κατάλληλα σύμβολα.

../_images/fe-volt-circ-schema-1.png

Δίνουμε στην τάση της μπαταρίας τις τιμές του παρακάτω πίνακα.

Για κάθε τιμή της τάσης να καταγράψετε την τιμή της έντασης του ρεύματος και να χαρακτηρίσετε τη φωτοβολία της λάμπας (μηδενική, χαμηλή, μέτρια, έντονη, πολύ έντονη).

Τάση μπαταρίας (V)

Ένταση ρεύματος (A)

Φωτοβολία Λάμπας

1

0

2

10

3

30

4

50

5

70

6

100

Τάση μπαταρίας (V)

Ένταση ρεύματος (A)

Φωτοβολία Λάμπας

1

0

0

μηδενική

2

10

1

χαμηλή

3

30

3

μέτρια

4

50

5

έντονη

5

70

7

πολύ έντονη

6

100

10

πολύ έντονη
  1. Τι συμβαίνει στο κύκλωμα όταν η τάση της μπαταρίας είναι μηδέν;

    … .

  2. Τι συμβαίνει στην ένταση του ρεύματος όταν αυξάνει η τάση της μπαταρίας;

    … .

  3. Ποια είναι η προέλευση των ηλεκτρονίων στο κύκλωμα;

    … .

  4. Ποιος ο ρόλος της μπαταρίας στο κύκλωμα;

    … .

3. Θεωρία

Πάμε πίσω Διαφορά δυναμικού
